快科技5月21日音尘，东京大学磋磨团队在自旋电子存储范畴获得弘扬，奏效演示了一种基于反铁磁材料锰锡（Mn₃Sn）的非易失性磁切换器件。

该器件大约在40皮秒（皮秒=万亿分之秒）内完成状况翻转，比DRAM的纳秒级切换速率快约1000倍，且切换历程中温度仅升高约8K，竟然不产生稀零热量。

传统超快存储切换频频依赖瞬态高温来烦懑材料状况巩固性，此前多项皮秒级切换有筹办在运转时温度会飙升数百开尔文。

而东京大学的有筹办选拔自旋轨说念转矩（Spin-Orbit Torque）机制，将角动量径直传递到磁结构中收场状况翻转，无需极点温升。

磋磨团队在硅基底上制备了Mn₃Sn/Ta多层结构，通过超短电脉冲在两个巩固磁构型之间可靠切换，断电后信息也曾保留。

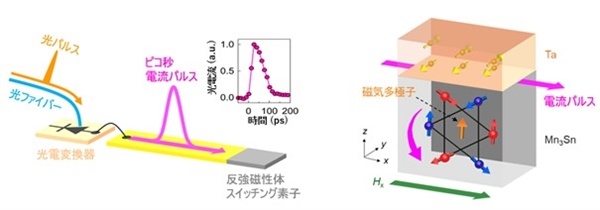

磋磨团队还演示了一种更具前瞻性的利用，使用通讯波段激光和光电二极管产生60皮秒的光电流脉冲，径直驱动磁状况切换。

这意味着光信号不错不经电光谈判径直写入存储单位，与现时超大限制数据中心向光互连和硅光子技艺演进的标的高度契合。

对AI基础形势而言，这项技艺的潜介意旨在于惩办算力集群的功耗和散热瓶颈，现时GPU集群的功耗不仅来自盘算自己，更大批销耗在缓存、内存、存储和互连之间的数据搬运与刷新上。

DRAM需要每秒数千次刷新电荷以保握数据，即使系统优游也在握续耗电发烧，要是自旋电子存储技艺将来大约商用化，表面上不错摒除内存刷新销耗、裁汰散热需求、减少待机功耗，甚而磨蹭内存与存储之间的界限。

不外，该技艺当今仍处于执行阶段，现时器件为执行室袖珍结构，距离可制造的存储芯片仍有终点距离。

论文也指出，收场详情味切换仍需外部偏置磁场，这是生意化利用的一大骨子阻拦，制造可扩张性、弥远性考据、本钱竞争力以及与现存CMOS工艺的集成等问题均有待惩办。
